Allgemeines & Dashboard
Allgemeines¶
Hinweis zu den WebUI-Versionen¶
Es existieren zwei Varianten des WebUI:
- Classic WebUI (Standard-Version)
- WebUI der Sponsoren-Version
Die nachfolgenden Abbildungen und Beschreibungen beziehen sich auf das WebUI der Sponsoren-Version.
Im Classic WebUI stehen möglicherweise nicht alle Funktionen und Einstellungen in gleicher Form oder demselben Umfang zur Verfügung.
Allgemeine Informationen zur Bedienung¶
Speichern der Einstellungen
Das Speichern unterscheidet sich in den WebUI's.
Classic WebUI:
Die geänderten Einstellungen können mit dem „S"-Button, der in jeder Zeile der Einstellungen ist, gespeichert werden.
Zu beachten ist, dass auch nur die Einstellung in der jeweiligen Zeile des „S"-Button gespeichert wird.
WebUI der Sponsoren-Version:
Hier können alle Änderungen über den "Save"-Button in der Headline gespeichert werden. Es muss nicht jeder Änderung einzeln gespeichert werden.
Dashboard¶
Hinweis
Das hier gezeigte Dashboard ist nur in der Insider Version verfügbar
Übersicht¶

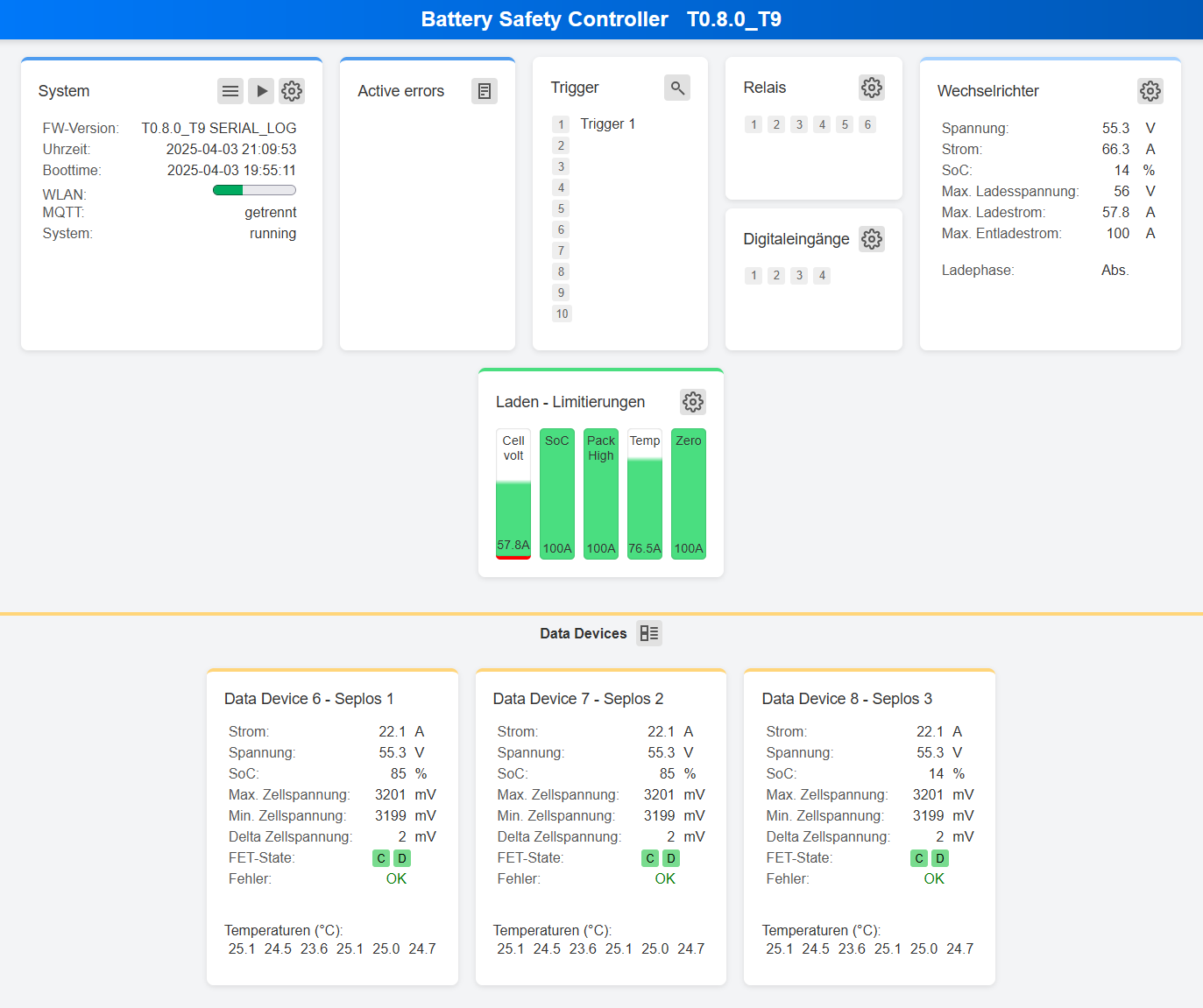

Das Dashboard des Battery System Controller (BSC) bietet einen schnellen Überblick über das gesamte System.
In einzelnen Kacheln werden relevante Daten zu Systemstatus, Ein- und Ausgängen, Lade- und Entladeregelungen sowie den verbundenen Data-Devices angezeigt.
Kacheln¶
Im Folgenden werden die einzelnen Kacheln und deren Inhalte detailliert beschrieben.
System¶
Diese Kachel zeigt den aktuellen Zustand des Systems an.
Buttons:
Menü: Öffnet das Hauptmenü
Live-Daten: Führt zum Menü für Live-Daten
Einstellungen: Direkter Zugang zum Systemmenü
Active Errors¶
Diese Kachel zeigt aktive Fehler des Systems an.
Hinweis: Nicht jeder Fehler im Logfile wird als „Active Error“ angezeigt.
Mögliche Active-Errors:
- Data Device x Error
- Plausibility Check Error
- CANBUS Error
Buttons:
Log: Öffnet das Logfile
Trigger¶
Diese Kachel zeigt den Status der konfigurierten Trigger mit den jeweiligen Beschreibungen an.
Sobald der Trigger aktiv ist, wird die hellgrau hinterlegte Triggernummer dunkelgrau dargestellt.
Buttons:
Trigger-Übersicht: Führt zu einer detaillierten Ansicht aller verwendeten Trigger und ihrer Funktionen.
Relais und Digitaleingänge¶
Diese Kachelen zeigen den aktuellen Status der Relais und Digitaleingänge an.
Sobald ein Relais oder Digitaleingang aktiv ist, wird der entprchende hellgrau hinterlegte Ein-/Ausgang dunkelgrau dargestellt.
Wechselrichter¶
Diese Kachel zeigt die an den Wechselrichter gesendeten Daten.
Angezeigte Werte:
- Spannung (V)
- Strom (A)
- SoC (%)
- Max. Lade- und Entladewerte (V, A)
Zusätzlich wird die aktuelle Ladephase angezeigt (Float, Absorption).
Laden – Limitierungen¶
Diese Kachel zeigt für jede aktivierte Laderegelung einen Balken an, der den maximal erlaubten Ladestrom darstellt.
Laderegelungen und deren Bezeichnungen im Dashboard:
| Laderegelung | Bezeichnung im Dashboard |
|---|---|
| Ladestrom Zell-Spannungsabhängig drosseln | Cell volt |
| Ladestrom reduzieren – SoC | SoC |
| Ladestrom reduzieren bei Zelldrift | Cell drift |
| Charge-Current Cut-Off | Cut Off |
| Ladestrom pro Pack zu groß | Pack High |
| Ladestrom reduzieren – Temperatur | Temp |
| Spannungsregelung zur Ladestrombegrenzung | Zero |
Entladen – Limitierungen¶
Diese Kachel zeigt für jede aktivierte Entladeregelung einen Balken an, der den maximal erlaubten Entladestrom darstellt.
Entladeregelungen und deren Bezeichnungen im Dashboard:
| Entladeregelung | Bezeichnung im Dashboard |
|---|---|
| Entladestrom Zell-Spannungsabhängig drosseln | Cell volt |
Data-Devices¶
Diese Kachel zeigt die Live-Daten der verbundenen Data-Devices an.
Buttons:
Über den Button (in der Kopfzeile) kann zur Anzeige der Zellspannungen umgeschaltet werden.
