Erste Schritte

Info-Videos

www.youtube.com/@shining-man
Bitte beachten: Aufgrund der Weiterentwicklung des BSC, ist nicht mehr alles im Video aktuell!
Das im Video erwähnte "neue WebUi" steht aktuell nicht zur Verfügung. Auch nicht für Sponsoren!

Weiterführende Informationen

Für erste Informationen und die Inbetriebnahme zuerst folgende weitere Kapitel lesen:
Hardware
Konfiguration des BSC

Wer die BSC Software ohne orginale Hardware testen möchte, sollte das Kapitel Test ohne orig. Hardware lesen.

Hochrüstungen oder häufige Probleme sind im Kapitel Troubleshooting beschrieben.

Beschaffung der Hardware

Kompatible Hardware – darunter Gehäuse, Erweiterungen und Zubehör – sind über unseren Webshop unter www.BSC-Shop.com erhältlich.

Für den Betrieb des BSC-Systems kann entweder die originale BSC-Hardware oder alternativ ein kompatibles Drittanbieter-Board verwendet werden.

Originale BSC-Hardware

Die ursprüngliche BSC-Hardware wurde speziell für das Projekt entwickelt. Aktuell ist diese jedoch nicht als fertig montierte Hardware im Handel verfügbar. Der Selbstbau ist zwar grundsätzlich möglich, jedoch mit höherem Aufwand verbunden.

Alternative: LILYGO T-CONNECT

Als empfohlene Alternative kann das LILYGO T-CONNECT Board verwendet werden. Dieses ist kompatibel mit der Firmware und den Funktionen des BSC-Systems.

Eine Bezugsquelle ist beispielsweise:
🔗 LILYGO T-CONNECT auf AliExpress

Wichtig: Beim Kauf unbedingt darauf achten, dass die Variante mit 3× RS485 und 1× CAN-Schnittstelle gewählt wird!

Hinweise zur Funktionalität
Da das T-CONNECT Board keine integrierten Relais oder Digitaleingänge besitzt, kommt es im Vergleich zur originalen BSC-Hardware zu funktionalen Einschränkungen.

Mit der Insider-Firmware lassen sich diese Einschränkungen jedoch teilweise kompensieren:

• Die Signale für Relaisausgänge, Digitaleingänge sowie I²C-Kommunikation werden auf den Pin-Header herausgeführt. Die Belegung des Pin-Headers ist hier zu finden.
• Darüber können externe Module oder Relais direkt angesteuert werden.
• Zusätzlich ermöglicht die Insider-Version den Anschluss des Displays über den Header.

Damit bietet die Insider-Firmware eine flexible Erweiterungsmöglichkeit, um das T-CONNECT Board näher an den Funktionsumfang der originalen BSC-Hardware heranzuführen.

Installation der Firmware

Flashanleitung – LILYGO T-CONNECT

Für die Erstinbetriebnahme des LILYGO T-CONNECT Boards muss die Firmware manuell geflasht werden. Es stehen zwei Firmware-Versionen zur Verfügung:

• Standard-Version
• Sponsoren-Version (Insider)

Die benötigten Dateien sind auf GitHub in den entsprechenden Repositories unter den Releases zu finden:

• Standard-Firmware
• Insider-Firmware

📥 Schritt 1: Firmware herunterladen

Laden Sie die Datei firmware_tconnect_**full**_xx_xx.bin herunter.
Dabei steht xx_xx für die gewünschte Sprache (z. B. de_DE, en_US).

Wichtig: Verwenden Sie ausschließlich die Datei mit dem Zusatz full.

🔧 Schritt 2: Board vorbereiten

Verbinden Sie das T-CONNECT Board per USB mit dem Computer.

Um das Gerät in den Download-Modus zu versetzen:

1. BOOT-Taste gedrückt halten
2. RESET-Taste kurz drücken
3. BOOT-Taste loslassen

Das Board befindet sich nun im Flash-Modus.

🪟 Schritt 3a: Flashen mit dem Espressif Flash Download Tool (nur Windows)

Das offizielle Tool kann hier heruntergeladen werden:
👉 ESP Flash Download Tool

Konfiguration:

1. Starten Sie das Tool und wählen Sie ESP32-S3 als Zielgerät

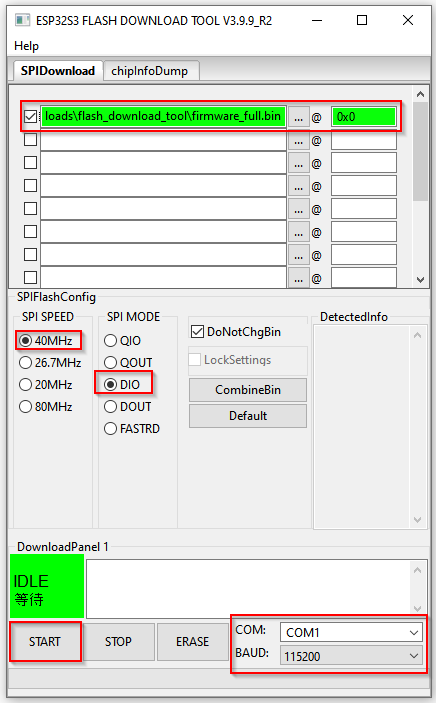

2. Tragen Sie die Firmware-Dateien ein und setzen sie die Einstellungen wie im Screenshot gezeigt.
3. Stellen Sie sicher, dass:
   • Der richtige COM-Port ausgewählt ist
   • Die Checkboxen aktiviert sind
   • Die Zeilen grün hinterlegt sind

➤ Starten Sie den Vorgang mit einem Klick auf „START“.

🐧 Schritt 3b: Flashen mit dem esptool.py (Linux & Windows)

Das Flashen kann alternativ über das Python-Tool esptool.py erfolgen.

Beispielbefehl (inkl. Flash löschen):

esptool.py --chip esp32s3 --port /dev/ttyUSB0 --baud 921600 write_flash -e 0x0 firmware_tconnect_full_xx_xx.bin

Hinweis: Stellen Sie sicher, dass die .bin-Datei im aktuellen Arbeitsverzeichnis liegt.

🔄 Schritt 4: Neustart des Boards

Nach erfolgreichem Flashvorgang muss das Board neu gestartet werden.
Drücken Sie dazu einmal kurz die RESET-Taste auf dem T-CONNECT Board.

Damit wird die neue Firmware geladen und das System startet im Normalbetrieb.

Sie können Sich nun wie hier beschrieben mit dem BSC verbinden um Ihre Konfigurationen vorzunehmen.

✅ Hinweis

Bei Problemen oder Rückfragen wenden Sie sich bitte an das entsprechende GitHub-Repository oder die Community-Supportkanäle.

Flashen einer BSC Platine von Lilygo

Der derzeitige Platinen-Lieferant versendet diese mit einer speziellen Firmware, die beim Kunden auf die aktuelle Release gebracht werden muss.
Laden Sie dazu zuerst das aktuelle Release (bsc_firmware.zip) von hier herunter um dieses zu entpacken. Nun findet man eine Datei namens "firmware.bin", die die zu flashende Firmware repräsentiert.

Das Upgraden der Firmware geschieht wie folgt:

1. Beim ersten Start der Firmware stellt der BSC einen WLAN-Accesspoint mit dem Namen "ESP-*" (ohne WLAN-Passphrase) zur Verfügung. Mit diesem WLAN bitte nun verbinden.
2. Nun die Webadresse "http://192.168.4.1/update" aufrufen. Achte Sie dabei auf die genaue Eingabe der URL.
   Falls ein Smartphone verwendet wird, könnte es sein, dass die Webadresse nicht aufgelöst werden kann. Wenn es zu diesem Problem kommen sollte, bitte die mobilen Daten des Smartphones für den Prozess ausschalten.
3. Laden Sie die zuvor entpackte Datei "firmware.bin" nun hoch. Weitere Dateien, wie z.B. das Dateisystem, werden nicht benötigt.
4. Nun dauert es ein paar Sekunden, bis das Gerät neu gestartet hat.
5. War der Prozess erfolgreich, blinkt eine LED auf der Platine. Sie können Sich nun wie hier beschrieben mit dem BSC verbinden um Ihre Konfigurationen vorzunehmen.

Flashen einer unprogrammierten BSC Platine

• Für die Erstinbetriebnahme einer unprogrammierten Platine müssen die vier herunterladbaren Dateien manuell geflasht werden.
  Die aktuellen Releases findet man hier.
  Bei der BSC-Hardware muss hierzu auf der dreipoligen Stiftleiste J2 (links oben auf dem Board; mit "Prog" beschriftet) ein USB-Seriell Konverter mit 3,3V-Pegel angeschlossen werden.
  Ein 5V-Konverter kann den Controller schädigen.

Bei den ESP32-Dev-Boards ist meistens direkt ein USB-Port vorhanden. Spätere Updates können über die Weboberfläche gemacht werden.

• Vor dem Flashen der Firmware muss das Board in den Download-Modus versetzt werden. Hierzu die Spannungsversorgung trennnen, dem Jumper J4 stecken und die Spannungsversorgung wieder einschalten. Nach erfolgreichem Flashen muss der Jumper J4 wieder entfernt werden, damit das Board normal anläuft.
• PCB Version >= V2.3: Der Jumper J6 darf während des Flashens nicht gesteckt werden, muss aber anschließend wieder gesteckt werden.
• Als Baudrate können Sie 921600baud verwenden. Wenn dies zu Problemen führt, kann diese auch auf 230400baud herab gesetzt werden
• Bitte löschen Sie den aktuellen Speicher des Moduls vor der Programmierung mit Hilfe der folgenden Tools.

Flash-Möglichkeiten

Nutzen des Hersteller-Download-Tools (only Windows)

Die Software zum Flashen (Flash Download Tools) kann von der Hersteller-Webseite des ESP32 über diesen Link bezogen werden.
In dieser Software müssen die Einstellungen, wie in den folgenden Screenshots gezeigt, vorgenommen werden:

Im folgenden Bildschirm müssen die Firmware-Dateien hinterlegt und noch ein paar Einstellungen getätigt werden.
Dabei darauf achten, dass die Häkchen neben den einzelnen Dateien gesetzt sind und die jeweilige Zeile grün hinterlegt wurde.

➔ Nun können Sie den Upload-Vorgang mit einem Klick auf "Start" starten.

Flashen mit dem esptool (Linux, Windows) inkl. zuvorigen Löschen

esptool.py --port /dev/ttyUSB0 --chip auto write_flash -e -ff 80m -fm dio 0x01000 bootloader.bin 0x08000 partitions.bin 0x0e000 boot_app0.bin 0x10000 firmware.bin

Flashen über den Browser

Bei Verwendung eines Chrome Browsers kann auch das durch Adafruit zu Verfügung gestelltes Online-Tool zum Flashen verwendet werden.

Nach erfolgreicher Verbindung zu dem Controller können die 4 Dateien der aktuellen Firmware mit den passenden Zieladressen geflashed werden:

• bootloader.bin - 0x1000
• partitions.bin - 0x8000
• boot_app0.bin - 0xe000
• firmware.bin - 0x10000

Test-Versionen flashen

Für das Flashen von Test-Versionen gibt es zwei Möglichkeiten:

1. Sie können das einzelne Test-Firmware-File "firmware.bin" direkt über den Web-Browser und der OTA-Funktionalität innerhalb des BSC-Webfrontend flashen.
   Diese finden Sie im Menü /Einstellungen/Update.
2. Andernfalls können Sie die jeweilige "firmware.bin" zusammen mit den drei weiteren Dateien aus dem Release hierzu verwenden.
   Das weiter oben beschriebene Gesamt-Flash-Prozedere bleibt hierbei unverändert.

Verbinden mit dem BSC

Voraussetzung ist, dass die Platine programmiert ist!

• Beim ersten Start der Firmware stellt der BSC einen Accesspoint mit dem Namen "bsc_*" zur Verfügung.
• Nach dem Verbinden mit dem Accesspoint ist dieser unter der IP-Adresse 192.168.4.1 oder bsc.info erreichbar und kann konfiguriert werden.
• Zugangsdaten:
  • Benutzername: bsc
  • Passwort: admin
